uPlugWiFi（硬件安全版）
1. 简述
1.1 简介
物联网模组是海尔U+团队研发的一种低成本、低功耗、高性能、高安全的通讯模组，安装在网器设备上，为网器设备提供联网能力。模组符合U+协议标准，应用领域广且具有安全性高、稳定性强等优点。模组是网器设备与U+物联网平台的连接桥梁：模组通过UART接口与网器设备底板进行通信，然后通过有线或者无线连接到网络，从而将网器设备接入到U+物联网平台，实现网器设备的人机交互功能。模组是接入U+物联网平台的设备端物联解决方案。
uPlugWiFi模组（硬件安全版）在uPlugWiFi模组标准版的基础上，硬件方面增加了安全IC，软件方面集成了加密算法（如SHA384、RSA2048、ECDH、ECC256、MD5、AES256等），并通过了FCC、CE认证，适用于出口到海外的设备。当设备需要出口海外时，可以选用此方案。
1.2 应用领域
空气智能、用水洗浴、清洁洗护、厨房美食、安防起居、家庭娱乐、个护健康
1.3 使用地区说明
本模组适用于出口至美国、欧洲等国家和地区的设备。
1.4 权威认证
SRRC认证、FCC认证、CE认证
2 . 功能介绍
2.1 模块的硬件参数
目前uPlugWiFi（硬件安全版）模块有两种：
1. 是通过USB口与网器设备底板进行连接的，型号为MK-QTWIFI-08；
2. 通过线束连接到网器设备底板上的，型号为MK-QTWIFI-08（A）。
两种模块的外观如下：

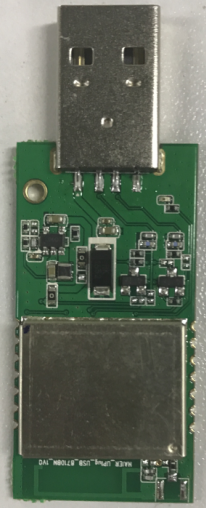

MK-QTWIFI-08 |

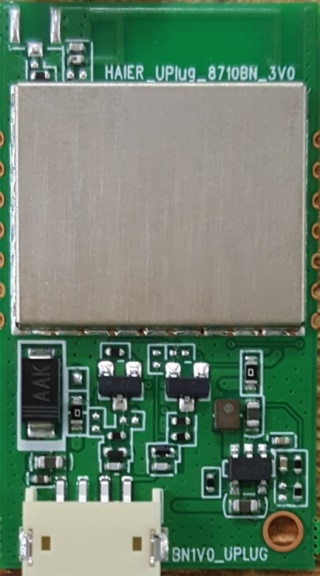

MK-QTWIFI-08（A） |
两种模块的具体硬件参数参见：
请根据自己的开发需要进行下载，开发者根据相应的uPlug模块的产品说明书设计自己的网器设备底板电路接口。
2.2 模块与设备的连接

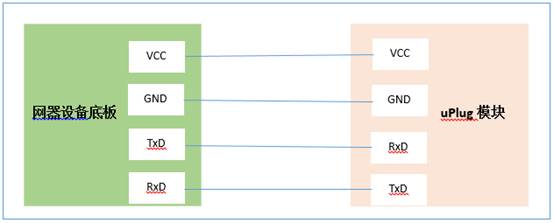

uPlug模块和网器设备底板通过 UART 相连接，如图所示：
UART的接口参数设置为：
波特率：9600bps；
数据位：8；
校验位：无；
停止位：1。
uPlug模块串口支持全双工通信模式。
2.3 设备底板的接口要求
（1） 由设备底板给uPlug模块提供电源；
（2） 通信接口支持TTL电平；
（3） 底板输出的电压范围参见具体模块的产品说明书；
（4） 要求底板可以连续输出200mA的电流；
（5） 要求底板电源可以承受500mA脉宽为1s的电流冲击。
2.4 模块的UART通讯协议
该协议为在海极网创建硬件时生成的相关通讯协议，协议的生成过程参见：U+开放平台硬件自助接入指南
开发者根据海极网生成的模块UART通讯协议设计网器设备底板的通信程序。
2.5 模块配置到网络
将模块配置到网络的方法参见：硬件测试工具配网流程
3. 应用场景
uPlug模块通过使用线束或通过USB口与网器设备底板相连，从网器设备底板获取电源并与网器设备底板通信。

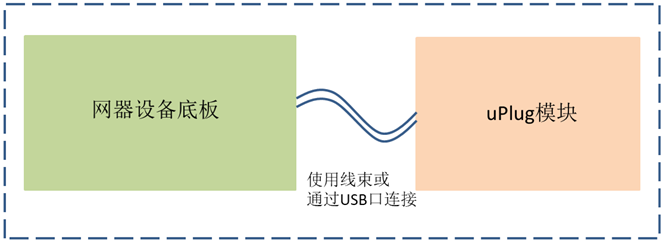

连接示意图如图3-1

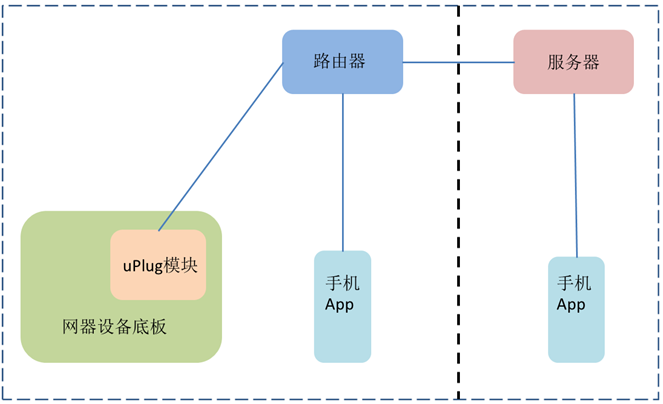

系统应用示意图如图3-2
4. 使用方式
设计接口电路：参照uPlug模块产品手册设计网器设备底板与uPlug模块的接口电路。
编写通信程序：参照海极网生成的UART通信协议设计网器设备底板与uPlug模块的通信程序。
进行设备调试：使用手机端的"通用测试工具"将连接了uPlug模块的网器设备底板配置入网，进行设备调试。
