uPlugWiFi&BLE（高配版）

1.  简述

1.1 简介

物联网模组是海尔U+团队研发的一种低成本、低功耗的通讯模组，安装在网器设备上，为网器设备提供联网能力。模组符合U+协议标准，应用领域广且具有安全性高、稳定性强等优点。模组是网器设备与U+物联网平台的连接桥梁：模组通过UART接口与网器设备底板进行通信，然后通过有线或者无线连接到网络，从而将网器设备接入到U+物联网平台，实现网器设备的人机交互功能。模组是接入U+物联网平台的设备端物联解决方案。

WiFi&BLE模组（高配版）是由海尔U+团队研发的一款具有更高性能，同时集成了BLE功能的wifi模组。该模组采用低功耗、低成本、单芯片嵌入式WIFI SOC，包含最高主频192MHz的Cortex-M4 MCU、Wi-Fi+BT射频芯片，外围有352KB片上SRAM和2MB SPI Flash，以及UART接口和外设通信。该模组wifi支持2.4GHz WLAN IEEE 802.11 b/g/n模式 ，蓝牙支持BLE 4.2。此模组不仅可以通过wifi配置到路由器和控制设备，还可以通过蓝牙接收路由器的配置信息进而连接至路由器，并且还能通过蓝牙进行小循环的控制。当需要使用蓝牙BLE进行小循环控制时，且设备需要连接至网络，可以选用此方案。

1.2  应用领域

空气智能、用水洗浴、清洁洗护、厨房美食、安防起居、家庭娱乐、个护健康

1.3 使用地区说明

本模块只能在中国大陆地区使用。

1.4 权威认证

SRRC认证、蓝牙相关认证

2. 功能介绍

2.1  模块的硬件参数

目前uPlugWiFi&BLE（高配版）模组直接通过线束连接到网器设备底板上，型号为MK-QTWIFI-14，模组的外观如下：

MK-QTWIFI-14

请根据开发需要进行下载，开发者根据相应的uPlug模组的产品说明书设计自己的网器设备底板电路接口。模组的具体硬件参数参见：海尔MK-QTWIFI-14产品说明书

2.2  模块与设备的连接

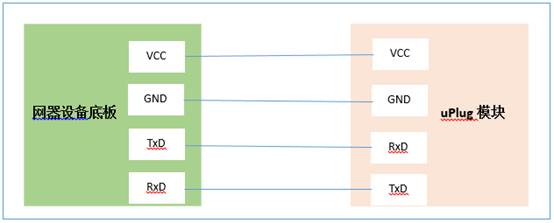

uPlug模组和网器设备底板通过 UART 相连接，如图所示：

UART的接口参数设置为：

波特率：9600bps；

数据位：8；

校验位：无；

停止位：1。

uPlug模块串口支持全双工通信模式。

2.3  设备底板的接口要求

（1）    由设备底板给uPlug模块提供电源；

（2）    通信接口支持TTL电平；

（3）    底板输出的电压范围参见具体模块的产品说明书；

（4）    要求底板可以连续输出230mA的电流；

（5）    要求底板电源可以承受300mA脉宽为1.5s，瞬时冲击持续时间为1.5ms的电流冲击。

2.4  模块的UART通讯协议

在开发者中心创建完成相应的产品后会生成《U+开放平台UART通讯协议》，开发者根据该协议设计网器设备底板的通信程序。

2.5  模块配置到网络

将模组配置到网络的方法参见：硬件测试工具配网流程

3. 应用场景

uPlug模组使用线束与网器设备底板相连，从网器设备底板获取电源并与网器设备底板通信。

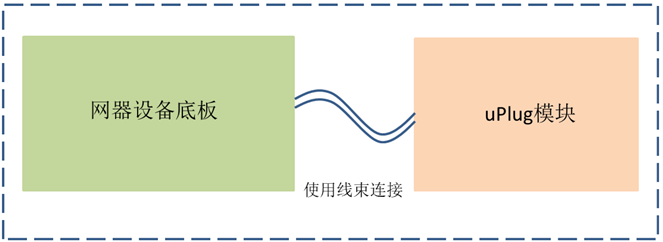

连接示意图如图3-1

图3-1

系统应用示意图如图3-2、3-3

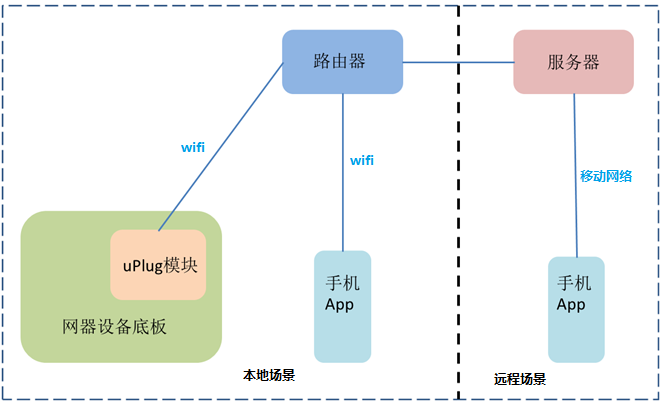

图3-2 Wi-Fi控制场景

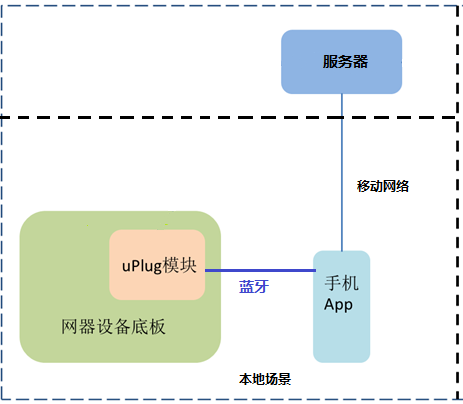

图3-3 蓝牙控制场景

4. 使用方式

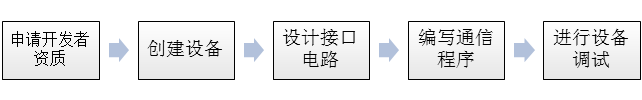

如何将您的设备接入到U+平台请参考“产品接入流程”
